基于CO控制的電站鍋爐燃燒優化系統
工程系統現狀
燃煤鍋爐的運行效率對煤耗量有直接的影響。因此鍋爐機組保持在最高效率點運行有很大的經濟價值。此外, 在燃煤鍋爐中還有其它許多因素要求對燃燒過程進行嚴密的監控, 例如, 爐內風粉分配不均勻或混合不良, 將造成局部的還原性氣氛, 加速水冷壁管的腐蝕和結渣, 或者造成過熱器、再熱器管壁超溫。為了減少煙氣中NOx的排放, 要求鍋爐在較低的過量空氣下運行。因此, 必須進行鍋爐運行的燃燒優化, 即根據燃燒過程優劣的指標, 對影響燃燒工況的主要參數進行優化試驗, 使燃燒過程達到安全可靠、高效、低污染的要求。
在鍋爐運行效率的各項熱損失中, 實際上只有兩項可以控制, 即排煙熱損失和燃料的不完全燃燒損失, 爐膛過量空氣是燃燒控制的關鍵。若能細致地控制風 、粉比率, 鍋爐可用比較低的過量空氣運行, 使排煙熱損失減少, 并且由于排煙溫度的降低, 總的熱損失會減少的更多一些, 送吸風機的能耗也相應減少。但減少燃燒空氣量卻又會使氣體和固體不完全燃燒熱損失增加, 因此, 爐內燃燒過程的優化控制實質上是對排煙熱損失、送吸風機的能耗與氣體、固體不完全燃燒熱損失三者予以協調。而要達到良好的燃燒控制及最佳的燒燒效率, 就要求很好地組織各個燃燒器的配風工況, 精確地控制煙氣中的化學成分。普通的鍋爐燃燒控制系統, 是基于蒸汽、空氣流量比率控制。根據蒸汽壓力的變化改變?nèi)剂狭? 同時改變送風量以維持適當?shù)目諝狻⑷剂媳嚷省5? 燃料量與空氣量總是有較大的變動, 而且鍋爐設備的狀態, 諸如漏風等因素常常使這一比率遠離原來的設定點。這時, 司爐不得不憑經驗手動調節這一比率。
因此, 必須要有另外的監控手段,即煙氣成分分析。過去曾用煙氣中的O2 作為鍋爐燃燒調整的依據, 但它與燃料種類有很大的關系, 因?yàn)椴煌臒显谙嗤倪^(guò)量空氣下燃燒時, 煙氣中的O2 含量是不同的, 因而根據煙氣中的O2含量控制燃燒是不確切的。近二、三十年較多地用煙氣中的氧量作為控制訊號, 但這種方法仍存在著不少缺點。己有的研究結果表明, 采用CO檢測控制燃燒是一種更科學的先進技術, 在大型燃油鍋爐的運行中, 早已被證明是十分有效的。在大型燃煤鍋爐的運行中, 同樣也證明是一種優化燃燒工況的有效方法。
燃燒優化調整
燃燒優化調整,即根據燃燒過程優劣的指標,對影響燃燒工況的主要參數進行優化試驗,使燃燒過程達到安全可靠、經濟高效、低污染的要求。
影響燃燒工況的主要因素:即入爐煤質特性、總風量、配風方式和制粉系統特性等,其中對風量的優化控制最為復雜。因?yàn)閷?duì)風量的控制直接影響鍋爐運行氧量的變化,而運行氧量的變化不僅直接影響排煙熱損失、氣體和固體不完全燃燒熱損失及鍋爐熱效率的變化;它還會引起其他運行參數的改變,送風機總電耗、引風機總電耗、汽溫和減溫水特性等,同時氧量的變化也會影響鍋爐運行的安全性,如結渣和高溫腐蝕等。
基于CO的控制
CO生成特性:當爐內局部區域運行在低于化學當量配風時,即只有當煙氣中的過量空氣系數接近于1時,才會產生較多的CO(>100ppm),在此范圍較小的氧量波動會導致CO指數級增長。在大型鍋爐爐膛內,燃料/空氣比率及其分布不可能十分完善,也不可能靠一般的爐內混合過程來糾正這種不均勻狀態,因此對于爐內這種局部缺氧現象用煙氣中的CO監測技術予以探測是非常有必要的,而檢測省煤器出口平均氧量對此則是無能為力的。
基于CO控制的鍋爐運行優化優點
? 煤種適應性更好
? 爐內混合特性的監控
? CO含量與飛灰可燃物、排煙熱損失及過量空氣之間存在著一定的關系
? 安全、經濟、環保的統一
? 臨界點以上O2時,CO的變化非常平緩。因此提出“CO控制為主、氧量控制為輔”的燃燒調整新理念。
? 通過對CO含量進行檢測, 可使燃煤鍋爐在較低的過量空氣下運行, 提高鍋爐效率, 而又不會因爐內局部缺風產生嚴重的爐內結渣或水冷壁管金屬腐蝕
? 在引風機出口煙道進行單點取樣分析, 該處飛灰含量已大大減少, 同時又沒有煙氣成分分層的問題, 漏風對測得的CO濃度的影響也很小, 而且取樣系統可大大簡化
? 對于高硫燃料, 可減少過量空氣,從而使SO2 氧化成SO3 的數量減少, 進而減輕尾部受熱面的酸腐蝕。
? 采用CO檢測, 可以發現爐內局部缺風現象,進而尋找爐內風粉配合局部不均的根源, 獲得更加均勻的燃燒工況。
CO在線監控形式優劣對比
由于我國電站鍋爐燃煤多變,實際運行中控制的氧量往往容易偏離最佳氧量,容易造成熱效率偏低和NOx排放增多。CO濃度對總風量的反應十分敏感,特別是在臨界點附近,氧量的微小變化就會導致CO濃度的急劇變化。CO含量與飛灰可燃物、排煙熱損失等存在一定的關系,利用CO的監測,可以使鍋爐在保證局部不缺氧的前提下保持較低的過量空氣下運行,可以提高鍋爐效率,而又不會因爐內局部缺氧造成結渣和高溫腐蝕等。
通過某工程實例論證了基于CO控制的燃燒調整的必要性。基于CO控制的燃燒調整,可以提高鍋爐運行的安全性和經濟性,避免鍋爐燃燒生成大量CO,也能及時發現爐內燃燒兩側的不均勻性,而這些在當前電站鍋爐只有空預器入口O2監測的狀況下是無法及時實現的,因此基于CO控制的電站鍋爐燃燒調整優化非常有必要。
該工程某臺電站鍋爐基于CO控制的燃燒調整優化試驗,通過現場試驗,采用基于CO控制的燃燒調整優化技術,鍋爐熱效率能提高0.4%,同時NOx排放降低20%。通過CO的測試,確定了鍋爐運行中的最低運行氧量,避免了CO排放大幅度升高而影響鍋爐運行的經濟性和安全性。
使用案例
國內某600MW機組鍋爐為DG-2070/17.5-II4型亞臨界參數、自然循環、前后墻對沖燃燒方式、一次中間再熱、單爐膛平衡通風、固態排渣、緊身封閉、全鋼構架的∏型汽包爐。設計煤種是準格爾煙煤。尾部設置分煙道,采用煙氣分流擋板調節再熱器出口汽溫。
? 制粉系統為中速磨正壓直吹式系統,磨煤機型號為HP1103型中速磨煤機,共6臺。燃用設計煤種BMCR工況時,五臺磨煤機運行,一臺備用。煤粉細度為R90=20%。

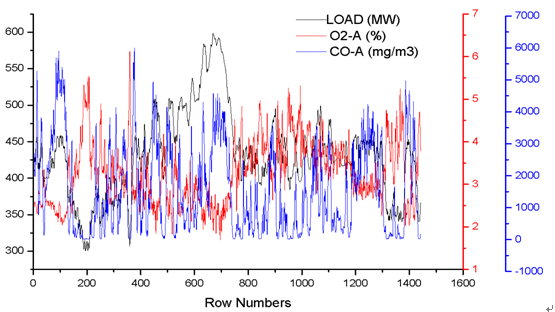

24h內每隔一分鐘的鍋爐負荷、監測系統結果(O2和CO)的變化趨勢
經濟性分析
? 按600MW機組年利用小時5000h計算燃煤總量100萬噸,供電煤耗平均降低約2g/kwh,年節約標煤0.6萬噸,按標煤價格500元計算,年經濟效益300萬元。
? 環保社會效益
