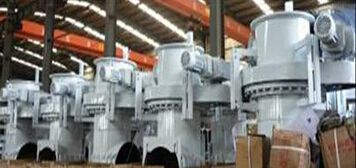

原煤倉旋轉清堵裝置

1、旋轉清堵裝置最佳清堵配置

    我公司總結目前市場清堵裝置產品存在的缺陷,研發出落煤管清堵裝置,結合倉旋轉清堵料倉和特有插板門 結構配合使用,能夠適用于所有煤倉結構及煤質,是目前最有效徹底解決堵煤的方案。該方案的核心是利用落煤管清堵裝置刮刀設計的靈活性,其上部穿過插板門,與倉旋轉的清堵刀完全銜接,下部伸入至給煤機入口處,整個系統通過一次分離二次疏 松三次攪拌四次喂料徹底的解決了從倉旋轉到給煤機入口整個倉段的堵煤?jiǎn)栴},具體為:

1.1:為了使得改造后防堵裝置清堵效果更理想,原有煤倉從給煤機以上直徑1500mm處開始改造直至給煤機上端,從上到下依次為:過渡倉+活化清堵料倉+插板門+落煤管清堵裝置。

1.2:活化清堵料倉清堵至插板門上端,而落煤管清堵裝置清堵至插板門門板及給煤機入口處,解決了插板門上下部直至給煤機入口部分的關鍵堵煤點,所有造成堵煤的部位都完全清堵到。

1.3:插板門門板尾部開長孔,落煤管清堵裝置上的清堵刀每次運行后都停在開孔位置,不影響插板門的正常開關,對其功能沒有影響,插板門位置狀態可通過行程開關和電動執行器判斷。

1.4:落煤管清堵裝置可清堵到活化清堵料倉下部、插板門內部直至給煤機入口,清堵刀定點位置的檢測通過兩個接近開關來實現,兩個接近開關同時檢測到就位信號時清堵刀才準確的停留在插板門的開孔位置處。

 2、設備簡介

2.1 活化清堵料倉

2.1.1 工作原理:通過外置減速機驅動中部旋轉筒體旋轉,與內部清堵刀形成相對運動攪動整個物料,將附著在料倉內壁上的燃煤刮離料倉;使得物料與清堵料斗內壁之間的粘結力被破壞,物料與倉壁之間形成一個全面積的分離區,能夠同時達到破拱和清除粘壁的效果。同時在旋轉過程中產生疏松作用,減小了物料之間的粘接力,燃煤更易于下落;另外通過筒體內清堵裝置的特殊安裝位置和方式,在旋轉過程中構成一定的螺旋向下推力作用,使得料斗出口處的物料很順利的推向下一級設備。

2.1.2 性能特點:清堵面積大,可徹底清除活化清堵料倉內燃煤的架橋、結拱、漏斗流等現象,保證物料整體流下料。

活化清堵料倉安裝后對原系統幾乎無任何影響,不會增加流動阻力而加劇堵料的發生。

設備采用回轉支承傳動,加工精度高,杜絕了早期凸輪、擋輪結構造成的同心度及平面度不均造成噪音大的現象。且筒體與法蘭都是焊接后整體在車床上加工、打孔完成,保證同心度及平面度。

清堵刀使用40Cr整體切割后加工,經過調質處理,強度高、韌性好,保證清堵刀的強度。上下刀頭采用筒體外螺栓固定安裝方式,更換時無需人進入原煤倉內,安裝方便;設計刀刃結構,減少運行阻力。

減速機采用G系列臥式傘齒輪結構,傳動效率高達95%,工作時噪音小,密封效果好,杜絕了擺線減速機結構滲油漏油的現象。

中部設置400x400人孔門,方面檢修及安裝,人孔門內側與倉壁貼合,不會出現掛煤?jiǎn)栴}。

密封采用迷宮可調多重綜合密封結構,密封材料磨損后能夠靠密封壓蓋上的螺栓進行調節,密封盤根更換方便。

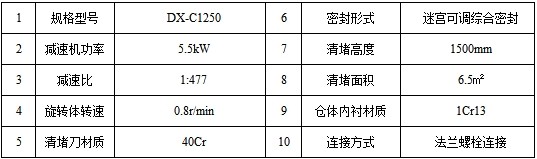

2.1.3 主要技術參數:

2.2 插板門

2.2.1 結構特點:內部結構上采用有利于原煤流通的貫通式直筒結構,消除了內部存煤點,避免煤粉粘貼的基礎,且插板門高度僅為160mm。內部與煤接觸的主筒、門板等均采用不銹鋼材料制作,具有優良的耐磨性、抗腐蝕能力,杜絕了煤與插板門粘結的幾率,從而克服了插板門內部生銹、積煤的缺陷。設置有門板位置標記,現場操作人員可直觀判斷插板門的開、閉狀態。 開關位置由行程開關和電動執行器內置系統雙重保護。

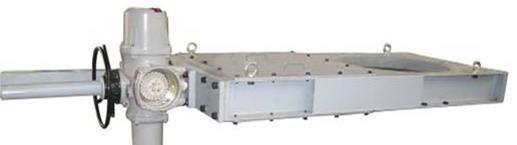

《單向電動插板門》

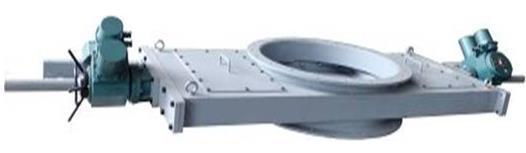

《雙向電動插板門》

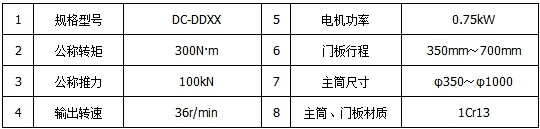

2.2. 2  主要技術參數:

2.3  落煤管清堵裝置

2.3.1  工作原理:通過外置減速機驅動內部清堵刀旋轉,與外部筒體形成相對運動攪動整個物料,將附著在料倉內壁上的燃煤刮離料倉,原理基本與活化清堵料倉相同。

2.3.2  性能特點:清堵刀使用40Cr或45#鋼鍛造后加工,經過調質處理,強度高、韌性好,保證清堵刀的強度。中部采用4個12.9級高強度螺栓固定安裝方式,清堵刀迎著煤流方向的刀刃為斜口導流結構,減小了清堵刀的受力面積,背著煤流方向的一側刀刃為斜坡口,有利于清堵刀與倉壁之間的煤粉排出,減小清堵刀在運行中的受力。

下部設置對稱開設220x120觀察門,觀察門內側。

密封采用迷宮可調多重綜合密封結構,密封材料磨損后能夠靠密封壓蓋上的螺栓進行調節,密封盤根更換方便。與倉壁貼合,不會出現掛煤?jiǎn)栴}。

不受安裝空間限制,高度和直徑設計靈活。

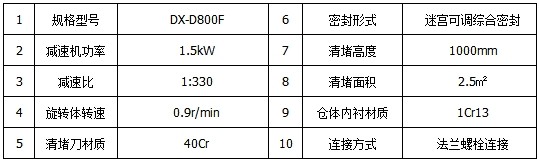

2.3.3  主要技術參數:


3 控制方式

3.1  就地手動模式:實現就地人工控制設備啟停,也可作為日常巡檢之用。

3.2  DCS遠程控制:可實現集控室遠程控制設備啟停。

3.3  自動控制:此模式也有兩種運行機制,一是由斷煤信號控制啟動。當斷煤發生時,斷煤信號啟動設備運行;當斷煤信號消失后并且設定的運行時間到之后,設備自動停止運行。二是定時運行,運行的時間間隔及運行的時間均可以根據需要設置。

    另外控制系統提供當前運行模式及運行狀態的信號(均為干接點信號),可供集控室使用。控制系統元器件均采用優質進口元件,具備過流、缺相、短路保護功能,確保運行可靠;配套控制柜為雙層玻璃門,能就地布置,并能防潮、防塵、防支架的振動。以上操作如需緊急停止,可按下急停開關。
